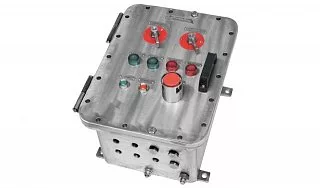

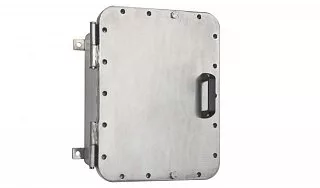

Взрывозащищенный корпус УНВ-Н(В)-22 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-22 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов во взрывоопасных и химически агрессивных средах. Особенность модели — значительная внутренняя глубина при относительно компактной монтажной поверхности, что позволяет устанавливать аппаратуру с выступающими конструктивными элементами.
Наружные габариты корпуса — 300 × 200 × 234 мм, внутренние размеры — 235 × 135 × 175 мм. Масса — 34 кг. Конструкция включает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Взрывозащита реализована по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения внешних электрических цепей возможно выполнение резьбовых отверстий на коротких и длинных сторонах корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. |
|---|---|---|
| M20 | 6 | 12 |
| M25 | 4 | 7 |
| M32 | 4 | 6 |
| M40 | 2 | 5 |
| M50 | 2 | 4 |
| M63 | 1 | 2 |
| M75 | 1 | 2 |
| M90 | 1 | 1 |
Значения относятся к отверстиям одного типоразмера. При комбинировании отверстий разных диаметров учитываются допустимые расстояния между ними и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-22 применяется для комплектации взрывозащищённых устройств управления, распределения электрических цепей и промышленной автоматизации.
Благодаря внутренней глубине 175 мм корпус можно использовать для размещения коммутационной и защитной аппаратуры, отдельных измерительных устройств и клеммных соединений. Возможность установки конкретных компонентов определяется их габаритами, электрическими характеристиками и допустимым тепловыделением.
Модель предназначена для эксплуатации на химических, нефтехимических и других промышленных предприятиях, где требуется повышенная коррозионная стойкость оборудования. Применение готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Основное преимущество УНВ-Н(В)-22 — увеличенная глубина, позволяющая устанавливать электротехнические компоненты с выступающими элементами и предусматривать пространство для внутренних соединений без существенного увеличения ширины и высоты оболочки.
Конструкция допускает размещение до 12 отверстий M20 на длинной стороне, а также использование крупных кабельных вводов с резьбой до M90. Это предоставляет различные возможности организации кабельных подключений с учётом расположения аппаратуры.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость при эксплуатации в соответствующих агрессивных промышленных средах. Взрывонепроницаемая оболочка Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-22 из нержавеющей стали AISI 316L
НПО «Легион» поставляет взрывозащищённые корпуса УНВ-Н(В)-22 из нержавеющей стали AISI 316L для комплектации промышленного электротехнического оборудования.
Для подбора необходимо предоставить назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании комплектации особое внимание уделяется монтажной глубине аппаратуры, характеристикам электрических цепей, количеству и расположению кабельных вводов, температурному исполнению и дополнительному оснащению.
