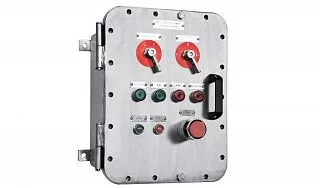

Взрывозащищенный корпус УНВ-Н(В)-13 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-13 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов во взрывоопасных и химически агрессивных средах. Модель отличается небольшой глубиной и прямоугольной монтажной поверхностью, позволяющей размещать малогабаритное оборудование преимущественно в одной плоскости.

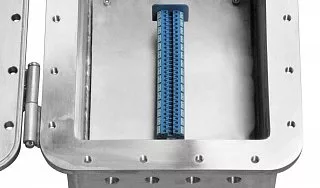

Наружные габариты корпуса — 260 × 200 × 86 мм, внутренние размеры — 200 × 140 × 46 мм. Масса — 17 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты оболочки — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения внешних электрических цепей возможно выполнение резьбовых отверстий на коротких и длинных стенках корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. |
|---|---|---|
| M20 | 4 | 6 |
| M25 | 2 | 3 |
| M32 | 1 | 2 |
Приведённые значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-13 применяется при создании компактных взрывозащищённых устройств коммутации, сигнализации и промышленного контроля.
Широкая относительно глубины монтажная поверхность позволяет размещать небольшие клеммные группы и малогабаритные электротехнические компоненты. При разработке оборудования учитываются ограниченная внутренняя глубина, размеры аппаратуры и пространство для подключения проводников.
Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где предъявляются повышенные требования к коррозионной стойкости. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Отличительная особенность УНВ-Н(В)-13 — малая глубина при достаточно широкой монтажной поверхности. Такая геометрия позволяет создавать электротехнические устройства с преимущественно плоскостным расположением компонентов и ограничивать занимаемое пространство по глубине.
Возможность размещения до шести отверстий M20 на длинной стороне позволяет организовывать несколько кабельных подключений с учётом внутренней компоновки.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-13 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-13 из нержавеющей стали AISI 316L для комплектации промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации и характеристики устанавливаемых компонентов. При согласовании комплектации учитываются монтажная глубина аппаратуры, параметры электрических цепей, количество и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
