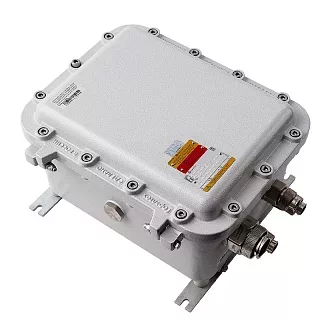

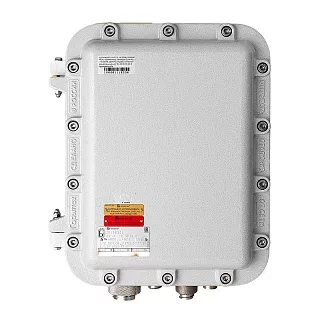

Взрывозащищенная клеммная коробка ЩОРВ1045839
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ1045839 — крупный типоразмер серии ЩОРВ с длиной корпуса более одного метра и внутренней монтажной областью 913×456 мм. Такая геометрия позволяет размещать протяженные многорядные клеммные сборки и распределять большое количество подключений вдоль корпуса.
Для модели предусмотрены клеммные сборки для проводников различных сечений — от 2,5 до 240 мм². Максимально допустимое количество для сечения 2,5 мм² составляет 324 клеммы, при этом в одном ряду допускается до 163 клемм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ10458А | 850 × 400 | 3 | 2,764 |
| Панель из нержавеющей стали Щ10458Н | 850 × 400 | 3 | 8,242 |
Для ЩОРВ1045839 предусмотрена монтажная панель размером 850×400 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 324 (163 в одном ряду) |
| 4 | 267 (136 в одном ряду) |
| 6 | 210 (105 в одном ряду) |
| 10 | 168 (83 в одном ряду) |
| 16 | 140 (69 в одном ряду) |
| 35 | 104 (52 в одном ряду) |
| 50 | 90 (45 в одном ряду) |
| 70 | 76 (40 в одном ряду) |
| 120/150 | 25 |
| 240 | 22 |
ЩОРВ1045839 позволяет разместить до 324 клемм для проводников сечением 2,5 мм², до 267 — для 4 мм², до 210 — для 6 мм² и до 168 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 25 и 22 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 70/70 | 32/32 |
| 1 | 70/70 | 32/32 |
| 2 | 60/60 | 28/28 |
| 3 | 39/39 | 18/18 |
| 4 | 33/33 | 15/15 |
| 5 | 21/21 | 10/10 |
| 6 | 18/18 | 8/8 |
| 7 | 13/13 | 6/6 |
| 8 | 7/7 | 3/3 |
Для ЩОРВ1045839 предусмотрены кабельные вводы кодов 01–8. Для кодов 01 и 1 допускается до 70/70 вводов по стороне А и до 32/32 по стороне В. Для кода 8 предусмотрено до 7/7 вводов по стороне А и до 3/3 по стороне В.
Технические характеристики
Применение
ЩОРВ1045839 подходит для крупных соединительных и распределительных схем, где требуется протяженная монтажная область для размещения большого количества клеммных соединений и кабельных подключений.
При подборе учитываем количество и сечение проводников, необходимое число клемм и их распределение по рядам, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Внутренние габариты 913×456×315 мм позволяют использовать ЩОРВ1045839 для крупных многорядных клеммных сборок. Для проводников сечением 2,5 мм² предусмотрено до 324 клемм, причем до 163 клемм может размещаться в одном ряду.
Модель поддерживает кабельные вводы всех кодов 01–8. Для внутреннего монтажа предусмотрена панель размером 850×400 мм толщиной 3 мм.
Следующий типоразмер — ЩОРВ1056849 с внешними габаритами 1050×687×494 мм и массой 208 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ1045839
Мы можем подобрать ЩОРВ1045839 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
