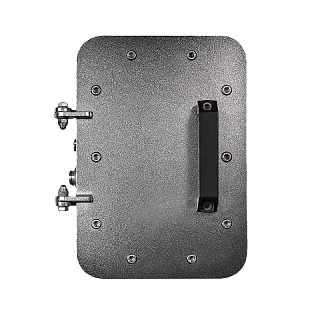

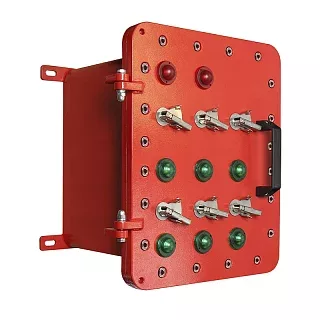

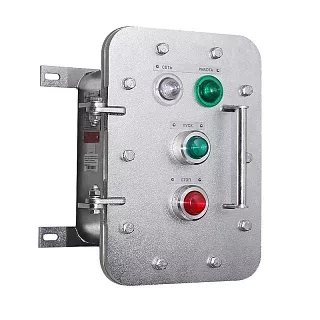

Взрывозащищенная клеммная коробка ЩОРВ-НТ694933 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ694933 имеет внешние габариты 693×495×347 мм и внутреннее пространство 568×370×277 мм. Модель относится к крупным типоразмерам серии и предоставляет значительный внутренний объем для размещения клеммных зажимов и элементов электрической компоновки.
По длине и ширине внутреннего пространства ЩОРВ-НТ694933 соответствует ЩОРВ-НТ694923, но отличается увеличенной глубиной: 277 мм вместо 159 мм. Такая конструкция дает больше пространства для объемной компоновки внутри корпуса.
Толщина стенки корпуса составляет 16 мм. Межосевое расстояние между крепежными скобами — 400 мм по вертикали и 470 мм по горизонтали. Ширина крепежного отверстия в скобе составляет 14 мм.
Монтажная панель
Для ЩОРВ-НТ694933 предусмотрена монтажная панель Щ6545Н/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 520 × 320 | 2 | 2,6 |
| Алюминиевый сплав | 520 × 320 | 3 | 1,3 |
Оба исполнения панели имеют размеры 520×320 мм. Толщина панели из нержавеющей стали составляет 2 мм, из алюминиевого сплава — 3 мм.
Количество клеммных зажимов
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 828 |
| 1,5 | 828 |
| 2,5 | 475 |
| 4 | 395 |
| 6 | 305 |
| 10 | 245 |
| 16 | 164 |
| 25–35 | 120 |
| 50 | 68 |
| 70 | 20 |
| 95 | 18 |
| 120 | 17 |
| 150 | 15 |
| 185–240 | 13 |
При сечении проводников 2,5 мм² в ЩОРВ-НТ694933 может быть установлено до 475 клеммных зажимов, при 10 мм² — до 245, при 16 мм² — до 164, при 50 мм² — до 68.
Технические характеристики
Применение
ЩОРВ-НТ694933 подходит для крупных клеммных сборок, которым требуется одновременно большая монтажная площадь и увеличенная глубина корпуса. Внутреннее пространство 568×370×277 мм позволяет размещать значительное количество соединений и использовать дополнительный объем по глубине для компоновки оборудования и проводников.
Модель рассчитана на широкий диапазон сечений. Например, при сечении проводников 4 мм² предусмотрено до 395 клеммных зажимов, при 6 мм² — до 305, при 25–35 мм² — до 120, при 150 мм² — до 15.
При подборе учитываем количество соединений, сечение проводников, внутренние размеры корпуса, параметры монтажной панели и конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя глубина 277 мм обеспечивает больше пространства для объемной компоновки по сравнению с ЩОРВ-НТ694923.
Монтажная панель размером 520×320 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм².
Габариты корпуса и монтажной панели позволяют формировать крупные клеммные сборки с большим количеством электрических соединений.
Следующий типоразмер — ЩОРВ-НТ765636 с внешними габаритами 767×567×364,5 мм и внутренними размерами 637×437×290 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ694933 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ694933 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
