Опора двойного назначения ОДН-35
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Завод-изготовитель, >20000 кв.м. площадь производства
Быстро предоставим все виды расчётов
Изготовление по чертежам заказчика
Комплектация электрикой под ключ
Описание

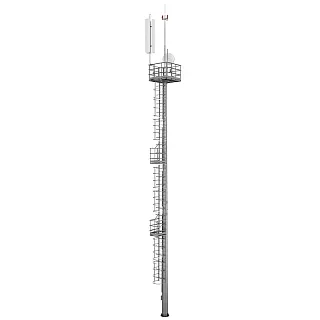

Мачта связи ОДН-35 — это граненая коническая конструкция высотой 35 метров для размещения многосекторных антенн сотовой связи и мощных светильников. Изготовление ведется из низколегированной стали 09Г2С или стали марки Ст3 толщиной от 8 до 14 мм в зависимости от сечения. Полигональный ствол производят методом гибки на гидравлических прессах с автоматической сваркой швов. Верхняя монтажная платформа рассчитана на установку антенных систем 5G Massive MIMO и до восьми консольных светильников. Конструкция соответствует требованиям ГОСТ 23118-2012 и СП 16.13330.2017.
Монтаж требует возведения монолитного железобетонного фундамента по индивидуальному проекту. Для долговечной защиты в различных условиях предлагается выбор из трех типов антикоррозионного покрытия. Защитное покрытие — горячее цинкование по ГОСТ 9.307-2021 с толщиной слоя от 60 до 200 микрометров, обеспечивающее базовую стойкость в агрессивной среде. Декоративное покрытие — полимерно-порошковая окраска в любой цвет по каталогу RAL для соответствия архитектурным требованиям. Комбинированное покрытие последовательно объединяет цинковый и полимерный слои, что гарантирует максимальную защиту в условиях атмосферы категории С5 по ISO 12944 и соответствует самым высоким стандартам долговечности.
Технические характеристики
Применение
Конструкция служит центральной базовой станцией для покрытия обширных территорий. Мачту применяют для комплексного оснащения международных аэропортов, морских портов и крупных промзон. Модель востребована в проектах "умного города" для консолидации оборудования связи, освещения и систем мониторинга.
Преимущества практического использования
Высота 35 метров обеспечивает максимальный радиус действия связи и освещения больших открытых площадок. Граненая коническая форма гарантирует устойчивость в VII ветровом районе. Консолидация систем на одной опоре сокращает капитальные затраты и занимаемую площадь. Качественное покрытие и применение стали 09Г2С обеспечивают длительный ресурс конструкции.
Минимальное отклонение в верхней точке (низкая парусность)
Многогранная конструкция обеспечивает жёсткость и минимальные отклонения под ветровой нагрузкой. Для спутниковых антенн и РЛС-систем это критично — отклонение в несколько сантиметров приводит к потере сигнала. Низкий коэффициент аэродинамического сопротивления гарантирует стабильность даже при экстремальных нагрузках.
Оптимизация материала и упрощение монтажа
Многогранное сечение позволяет равномерно распределить нагрузки при минимальной толщине стенки. Вес снижается на 15–25% по сравнению с круглыми профилями. Это упрощает доставку, монтаж и сокращает затраты на крановые работы и логистику.
Долговечность в агрессивной среде
Горячее цинкование обеспечивает защиту от коррозии в морском климате и промышленных зонах. Лакокрасочное покрытие даёт декоративную отделку для городской среды. Комбинированная система защиты гарантирует 30–50 лет эксплуатации при повышенной влажности и техногенном загрязнении.
Снижение затрат на фундамент
Оптимальное распределение нагрузок уменьшает требования к основанию по сравнению с решётчатыми конструкциями. На сложных грунтах (болота, вечная мерзлота) это особенно заметно. Экономия на земляных работах и бетонировании составляет 20–30%.
Купить Опора двойного назначения ОДН-35
Для заказа мачты ОДН-35 направьте техническое задание в НПО «Легион». Наши инженеры выполнят расчеты и подготовят проект. Звоните 8(800)500-51-37 или пишите на info@legionural.ru для консультации и расчета стоимости.
