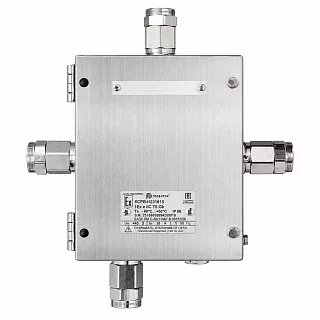

Взрывозащищенная клеммная коробка КСРВ-Н342315 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н342315 — прямоугольный типоразмер серии КСРВ-Н размером 340×230×150 мм. Модель сочетает увеличенную длину корпуса с глубиной 150 мм и предназначена для более насыщенных клеммных компоновок, где требуется протяженная монтажная зона и возможность разместить значительное количество кабельных вводов преимущественно по длинной стороне.
Монтажная панель имеет габариты 290×180 мм и монтажные размеры 270×160 мм. По сравнению с предыдущей КСРВ-Н322312 длина корпуса увеличена с 320 до 340 мм, глубина — со 120 до 150 мм, а масса возрастает с 4,99 до 5,60 кг. При этом ширина остается 230 мм.
Для крепления предусмотрены два варианта присоединительных размеров — 310×257 и 367×200 мм. Такая геометрия позволяет выбирать ориентацию корпуса с учетом доступного места и направления подвода кабелей.
Максимально допустимое количество клемм AVK
Количество указано без учета кабельных вводов. Значения в скобках обозначают максимальное количество клемм в одном ряду.
| Клеммный зажим | Номинальное сечение, мм² | Номинальный ток, А | Напряжение, В | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 440 | 104 | 54 |
| AVK 4 | 4 | 25 | 440 | 86 | 45 |
| AVK 6 | 6 | 36 | 440 | 64 | 34 |
| AVK 10 | 10 | 50 | 440 | 50 | 27 |
| AVK 16 | 16 | 67 | 440 | 40 | 23 |
| AVK 35 | 35 | 111 | 440 | 20 | 17 |
| AVK 50 | 50 | 133 | 440 | 15 | — |
| AVK 70 | 70 | 162 | 440 | 13 | — |
При смешанной комплектации максимальные количества для разных сечений нельзя складывать. Вместимость требуется проверять по фактическому набору клемм в одной коробке.
Максимально допустимое количество кабельных вводов
Значения приведены отдельно для длинной стороны А и короткой стороны Б в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 28/28 | 19/19 |
| 1 | 24/24 | 16/16 |
| 2 | 17/17 | 12/12 |
| 3 | 11/11 | 7/7 |
| 4 | 7/7 | 5/5 |
| 5 | 4/4 | 2/2 |
| 6 | 3/3 | 2/2 |
| 7 | 2/2 | 1/1 |
Для всех приведенных кодов длинная сторона А допускает больше вводов, чем короткая. Например, для кода 01 предусмотрено 28/28 вводов по стороне А против 19/19 по стороне Б, а для кода 3 — 11/11 против 7/7.
Технические характеристики
Применение
КСРВ-Н342315 подходит для клеммных соединений с большим количеством проводников и выраженным направлением подвода кабелей. В корпусе может размещаться до 104 клемм AVK 2,5, до 86 AVK 4 или до 64 AVK 6 без учета кабельных вводов.
Вытянутая монтажная панель 290×180 мм удобна для последовательного размещения нескольких групп клемм. При подборе важно учитывать не только их общее количество, но и число клемм в одном ряду, состав разных сечений и расположение кабельных вводов.
Преимущества практического использования
КСРВ-Н342315 отличается увеличенной глубиной 150 мм при ширине 230 мм, что дает больше внутреннего пространства по сравнению с КСРВ-Н322312 без существенного увеличения ширины корпуса.
Длинная сторона обеспечивает значительный запас для кабельных подключений: в зависимости от кода предусмотрено до 28 вводов на сторону. Одновременно корпус допускает достаточно высокую вместимость клемм малых и средних сечений.
Следующей моделью в каталоге является КСРВ-Н343415. Она сохраняет длину и глубину 340×150 мм, но имеет квадратное основание 340×340 мм и массу 7,56 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-Н342315 из нержавеющей стали
КСРВ-Н342315 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество проводников, их сечение, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их размещения и необходимые дополнительные исполнения.
Для этой модели особенно важно заранее определить направление подвода кабелей: допустимая вместимость стороны А заметно выше, чем стороны Б. Окончательная конфигурация должна проверяться как совместная компоновка клемм, проводников и вводов.
