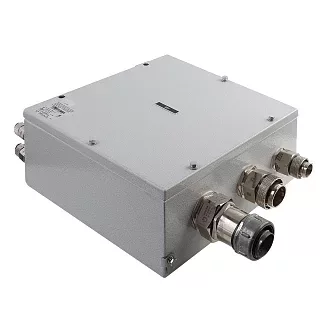

Взрывозащищенная клеммная коробка КСРВ-М342315
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М342315 — прямоугольный типоразмер серии КСРВ-М с длиной 340 мм, шириной 230 мм и глубиной 150 мм. По сравнению с КСРВ-М322312 корпус длиннее на 20 мм и глубже на 30 мм при одинаковой ширине 230 мм.
Увеличенный внутренний объем позволяет использовать модель для более вместительных клеммных сборок и распределения кабельных подключений по сторонам корпуса.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 104 (54 в одном ряду) |
| 4 | 86 (45 в одном ряду) |
| 6 | 64 (34 в одном ряду) |
| 10 | 50 (27 в одном ряду) |
| 16 | 40 (23 в одном ряду) |
| 35 | 20 (17 в одном ряду) |
| 50 | 15 |
| 70 | 13 |
| 120/150 | — |
| 240 | — |
КСРВ-М342315 позволяет разместить до 104 клемм для позиции 2,5 мм², 86 — для 4 мм², 64 — для 6 мм² и 50 — для 10 мм². Для позиций 16, 35, 50 и 70 мм² предусмотрено соответственно 40, 20, 15 и 13 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 28/28 | 19/19 |
| 1 | 24/24 | 16/16 |
| 2 | 17/17 | 12/12 |
| 3 | 11/11 | 7/7 |
| 4 | 7/7 | 5/5 |
| 5 | 4/4 | 2/2 |
| 6 | 3/3 | 2/2 |
| 7 | 2/2 | 1/1 |
Для КСРВ-М342315 доступны кабельные вводы всех кодов 01–7. Для кода 01 допускается до 28/28 вводов по стороне А и 19/19 по стороне Б. Для кода 7 предусмотрено 2/2 ввода по стороне А и 1/1 по стороне Б.
Технические характеристики
Применение
КСРВ-М342315 подходит для соединительных и распределительных схем с большим количеством клемм и кабельных подключений, когда требуется вытянутый корпус глубиной 150 мм.
При подборе учитываем количество и сечение проводников, тип и число клеммных зажимов, размеры кабельных вводов и стороны их расположения.
Преимущества практического использования
По сравнению с КСРВ-М322312 модель КСРВ-М342315 имеет более крупный корпус и большую клеммную вместимость. Для позиции 2,5 мм² допускается до 104 клемм против 96, для 4 мм² — 86 против 80, для 6 мм² — 64 против 60, для 10 мм² — 50 против 46.Для кабельных вводов кода 01 предусмотрено до 28/28 подключений по стороне А и 19/19 по стороне Б. Для внутреннего монтажа используется панель 290×180 мм.
Следующий типоразмер — КСРВ-М343415 с внешними габаритами 340×340×150 мм и массой 6 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М342315
Мы можем подобрать КСРВ-М342315 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.Похожие товары
