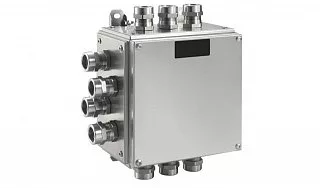

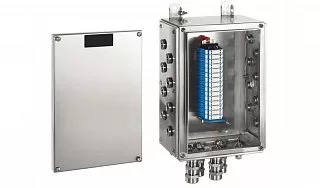

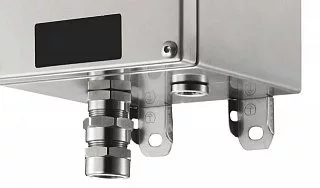

Взрывозащищенная клеммная коробка КНВ-Н 4422B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Максимальное количество отверстий B–D / A–C:
- 3/8″ — 32 / 14
- 1/2″ — 32 / 14
- 3/4″ — 18 / 8
- 1″ — 14 / 6
- 1 1/4″ — 7 / 3
- 1 1/2″ — 7 / 3
- M20 — 32 / 14
- M25 — 32 / 14
- M32 — 18 / 8
- M40 — 14 / 6
- M50 — 7 / 3
- M63 — 7 / 3
Максимальное количество клеммных терминалов:
1,5 мм² — 70; 2,5 — 60; 4 — 60; 6 — 45; 10 — 31; 16 — 26; 25 — 19; 35 — 16; 70 — 10 шт.
Технические характеристики
Габаритные размеры (Ш × В × Г), мм
220 × 440 × 130
Монтажные размеры корпуса между точками крепления, мм
140 × 490
Общая установочная высота, мм
515
Толщина металла корпуса, мм
1,5
Диаметр крепёжных отверстий, мм
9
Размер внутренней монтажной пластины, мм
178 × 398
Монтажные расстояния на внутренней пластине, мм
140 × 360
Масса, кг
6,0
